Vaio VGN-S67TP/S 拆機(硬碟更新)

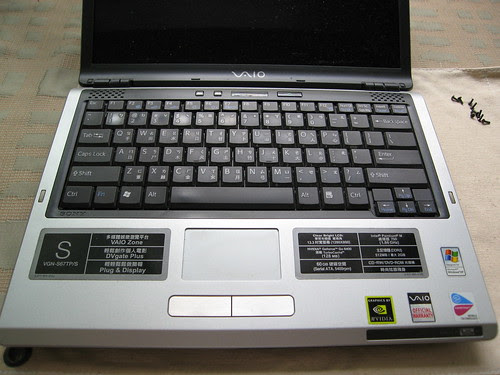

這是我三年前買的VAIO S67,它真的很穩定,不太鬧脾氣,認真的工作,沒有要求工資。

20080518_004

不過,我在它的預置的肚子裡塞了太多的東西(它的肚子只有60GB),
不得已,我必須要將它開腔剖肚,增加它的度量。


但是,這是一件非常恐怖的事,因為:
1.拆解筆電對我來說,是一件從沒做過的事,不像我對桌機那樣的熟悉。
2.筆電的『零件』非常脆弱,稍微不注意,或大手一點,可能會欲哭無淚。
所以,在拆解之前,我做了很多功課,並計畫了相關的拆解與復原計畫。

包括:
A.確認更換的硬碟規格:為SATA、S67可以支援250GB的硬碟。
B.使用GHOST12備份了我這顆60GB的兩個Partition的資料。
C.準備可開機的 Windows XP PE 以及 Partition的工具(Ex. Partition Magic),以便硬碟安裝後,可以進行磁碟分割的動作。
D.準備Ghost 12 的開機片,以便在新磁碟分割完成後,回覆60GB上的兩個Partition上的資料到新的磁區上。
現在進行最困難的拆解的動作。
我剛剛說過,我沒拆過筆電,我在網路上,也SURVEY不到S67的拆解資料。
因此,我的拆解動作是非常小心的,
我深怕一個小動作的不慎,會造成零件的損壞或VAIO日後系統運作的問題。
以下是我的步驟:

1.電磁拔掉。
2.把背面的所有螺絲(除了有方塊上蓋的那兩個螺絲外)取下,並妥善收好。

20080518_001-1
 以下是拆了兩個有方塊上蓋的螺絲後,內部的狀況。
這個是放記憶體。

20080518_007

這個不知道是啥,知道的朋友,煩請告訴我一下。

20080518_006

該拆的螺絲,VAIO都有清楚的白色箭頭指示,不會讓你有遺漏。
20080518_002

已經過了保固,所以,就拆吧!!
20080518_003

拆完背面的螺絲,現在回到正面,準備拆下鍵盤面版。
20080518_004

哇,恐怖恐怖,不小心把F1拔下來了,還好,沒有扯壞它(後來有把它裝回去), 不然裝不回去,我的F1鍵,就會是這次拆解的罹難者了。
20080518_005

鍵盤面版上面的邊緣,有大概兩個如下這樣的卡榫,把他們一個一個小心的推開後,就可以把鍵盤面版拿起來。
20080518_009

以下是拿起來後的樣貌。
(注意:鍵盤面版的排線。這次我都儘量不去拆排線,以免我裝不回去,或裝錯,就算要拆, 我也要詳細的紀錄他們的位置,當然,也有不小心拆到的,不過,後來還是有接回去。)
20080518_010

整個鍵盤面版被取下來,再平鋪回去的樣了,鍵盤面版下方有兩個金屬卡榫,
與上方的兩個活動卡榫,分別固定鍵盤面版。

20080518_013

金屬卡榫的特寫。
20080518_014

鍵盤面版排線的特寫。記錄一下,以便完成硬碟更換後接回去。
20080518_015

整個鍵盤面版取下後的VAIO現狀。
20080518_016

然後,再把這塊鐵片取下(需鬆開兩個螺絲)
20080518_019

取下後的VAIO樣貌。

20080518_021

把這條排線取下。(當然,等一下要接回去)

20080518_020

我把來要把整個PAD拆下來,但是被如下的這兩條線路卡住,我不知該如何拔開他們,我已經拆了半天,真不知以下該如何處理。
(兇手一)
20080518_022

(兇手二)
20080518_023

(因為驚慌失措,以下就忘了拍照片了,請見諒)
20080518_024
接下來,使出蠻力(還是很小心的),把整個正面面版的下方,慢慢的扳開。
以便取出硬碟。(因為硬碟在觸控PAD的下方)

此時要小心觸控PAD下方,兩條連結觸控PAD上左右鍵的排線,要小心,
以免它們脫離,會很難接回。

(因為,現在的整個面版被上方了調線卡住,無法全部取下)
(PS.我接很久才接回去)
鬆開幾個固定硬碟的螺絲後,取出硬碟盒,取出舊硬碟,裝上新硬碟,再把硬碟盒裝回去。
然後依循上述的步驟,反方向組裝回去,即可完成VAIO的硬碟更新。

然後用WIN XP PE 以及 Partition Magic 完成硬碟磁區分割。
接下來用GHOST回覆舊硬碟的所有資料。

大功告成。
現在,我的VAIO硬碟是250(C:約80GB  / D:約170GB),可以放更多的東西了。
舊的硬碟,買了個外接盒,給我老婆做備份硬碟用。
